lab 10. acuíferos: mapa en r
Alan Navarro, Centro de Estudios en Gobierno y Asuntos Públicos
El Colegio de Sonora
El mapa que se elaboró en el laboratorio 8 se retoma en este laboratorio, nada más que se usa R para crear otra versión del mapa. A continuación se desarrolla el código de R para la elaboración del mapa.
Video de auxilio.
############## carga estos paquetes library(rgdal) library(sp) library(maptools) library(raster) library(PBSmapping) library(GISTools) library(maps) ############################################################################## setwd("/Users/COLSON/Documents/Datos SIG/acuiferos_son2"); getwd() # Download data.zip from the web download.file("https://alanphd.com/archivos/Acuiferos_SON_wgs84_GCS.zip", "data.zip") # Unzip file unzip("data.zip") list.files() acuiferos=readShapePoly("acuiferosSon2_GCS_WGS84.shp",proj4string=CRS("+proj=longlat")) head(acuiferos@data) (acuiferos@data$Dispon) # Escala de rojos .... # menor/igual que -80 .............#BF2A00 # mayor que -80 pero menor/igual que -60 ...........#DD852D # mayor que -60 pero menor/igual que -40 .............#ECB243 # mayor que -40 pero menor/igual que -20 ......#FCE05A # mayor que -20 pero menor que 0 .....................#f8f9dd # Escala de azules # mayor que 0 pero menor que 20 .............#CEFDFD # igual o mayor que 20... #0054BF # no hay valor igual a 0 acuiferos@data$COLOUR<-"#FFFFFF" acuiferos@data$COLOUR<-ifelse(acuiferos@data$Dispon <= -80, "#BF2A00", ifelse(acuiferos@data$Dispon > -80 & acuiferos@data$Dispon <= -60, "#DD852D", ifelse(acuiferos@data$Dispon > -60 & acuiferos@data$Dispon <= -40, "#ECB243", ifelse(acuiferos@data$Dispon > -40 & acuiferos@data$Dispon <= -20, "#FCE05A", ifelse(acuiferos@data$Dispon > -20 & acuiferos@data$Dispon <= 0, "#f8f9dd", ifelse(acuiferos@data$Dispon > 0 & acuiferos@data$Dispon <= 10, "#00E5DD", ifelse(acuiferos@data$Dispon > 10 & acuiferos@data$Dispon <= 20, "#0472CE", "#0800BF" ))))))) legends1=c(expression("<= -80 Hm" ^ 3), "> -80 & <= -60", "> -60 & <= -40", "> -40 & <= -20", "> -20 & <= 0", "> 0 & <= 10", "> 10 & <= 20", expression(">20 Hm" ^ 3)) legends2=c("#BF2A00", "#DD852D", "#ECB243", "#FCE05A", "#f8f9dd", "#00E5DD", "#0472CE", "#0800BF") head(acuiferos@data) ##### mapa mundial con los poligonos de los paises en Lat Long WGS84 mundo=readShapePoly(file.choose(),proj4string=CRS("+proj=longlat")) ###transformamos para calcular los centroides acuiferos.ps <- SpatialPolygons2PolySet(acuiferos) # Calculate the centroids acuiferos.centroids <- calcCentroid(acuiferos.ps, rollup=1) # # Acentos SI TU GRAFICA VA LLEVAR ACENTOS USA ESTOS CODIGOS # \u{ED} i con acento # \u{E1} a con acento # \u{F3} o con # \u{F1} ennie # \u{E9} e con acento # \u{FA} u con acento #### plot(mundo, axes = TRUE, xlim = c(-115.053, -108.4243), ylim = c(26.29699, 32.49391), col=("grey41"), border=F, bg='azure2', cex=0.6) plot(acuiferos, col=acuiferos@data$COLOUR, axes = TRUE, xlab = "Longitud", ylab = "Latitud", add=T) text(acuiferos.centroids$X,acuiferos.centroids$Y,label=acuiferos@data$Clave, cex=.5) # USAMOS LA FUNCION LOCATOR PARA LOCALIZAR EL LUGAR DONDE VA EL OBJETO legendXY<-locator(1) map.scale(legendXY$x, legendXY$y, metric = T, ratio = F) legendXY<-locator(1) text(legendXY$x, legendXY$y, "E.U.A.", col="white") legendXY<-locator(1) text(legendXY$x, legendXY$y, "Golfo de California", cex = 0.8, srt = 310) legendXY<-locator(1) legend(legendXY$x, legendXY$y,legend=legends1, title = expression(bold("Simbolog\u{ED}a")), col=legends2, cex=0.7, bty="y", border = c(rep("black",8)), fill=legends2, bg="white") NorteXY<-locator(1) north.arrow(xb=NorteXY$x, yb=NorteXY$y, len=0.1, lab="N", col='black') legendXY<-locator(1) legend(legendXY$x, legendXY$y, legend= c("Balance h\u{ED}drico de", "los acu\u{ED}feros en Sonora", "20 abril del 2015"), cex=.8, bty="y", bg="white") # exportar a mas menos 992 de ancho, manten el aspecto!

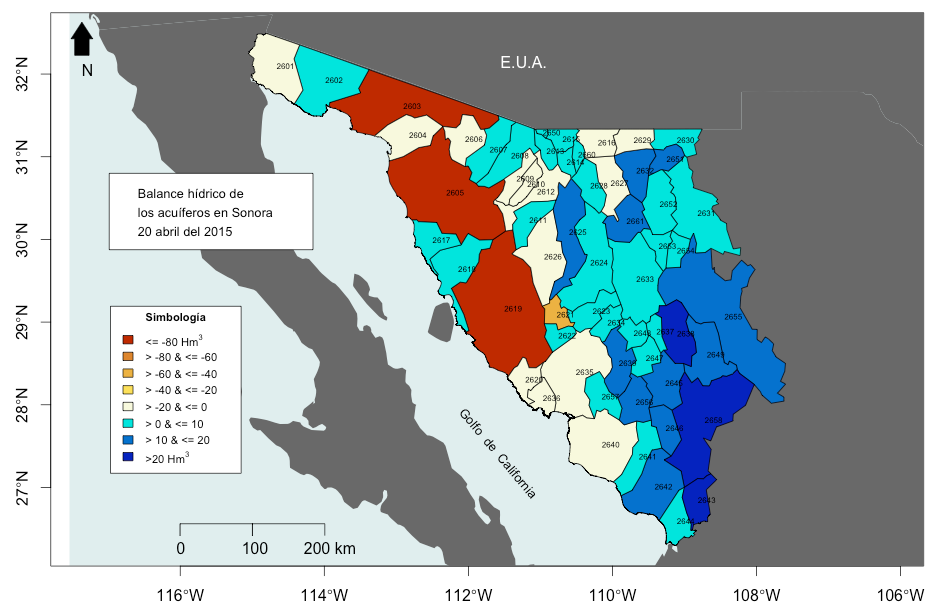

El mapa resultante se puede visualizar abajo. Como puedes ver tiene: barra de escala (¿está bien?), flecha de norte, cuadro de simbología, título y en los ejes marcan unidades en grados. El mapa incluye etiquetas con la clave en cada polígono, se incluyó una categoría más en el gradiente azul (acuíferos con balance positivo).
