# Almacenamientos al 1 de octubre de las Presas Abelardo L. Rodríguez # y El Molinito, información recabada en CONAGUA Oficinas de Hermosillo # el día 28 de Agosto del 2014. ################################################################## # Limpio mi espacio de trabajo rm(list=ls()) # Cargo este programa library(ggplot2) ################################################################## # Almacenamiento reportados cada 1 de Oct, en Hm3, del 2000 al 2013, # el 2014 el dato esta al dia 28 de Agosto molinito<-c(147.889223, 26.031212, 41.323024, 79.051130,29.638671, 10.086477, 8.495519, 20.35, 12.17, 7.984, 13.387, 5.213, 8.454, 41.224, 36.262, 37.254, 8.628, 36.278, 13.130, 13.357, 17.367, 18.4 ) alr<-c(144.978338, 139.098043, 249.053681, 136.863843, 59.370044, 3.458480, 3.398603, 1.63, 13.85, 0, 7.687, 2.284, 0, 32.923, 2.85, 0.006, 0, 2.379, 0.2, 1.8, 3.2, 1.398) # los años que me interesa graficar years<-c(1993:2014) ################################################################## # Población del 2000 al 2010 a2010<-715061 a2000<-546000 a1995<-504009 a1990<-406417 # obtengo crecimiento anual por lustro aa90_95<-(a1995-a1990)/(length(c(1990:1995))-1); aa90_95 aa95_00<-(a2000-a1995)/(length(c(1995:2000))-1); aa95_00 aa00_10<-(a2010-a2000)/(length(c(2000:2010))-1); aa00_10 pob<-c(a1990, rep(0,4),a1995, rep(0,4), a2000,rep(0,10));pob length(pob) b<-a1990 ### for (i in 2:5) { b<-b+aa90_95 pob[i]<-round(b) } pob b<-a1995 ### for (i in 7:10) { b<-b+aa95_00 pob[i]<-round(b) } pob b<-a2000 ### for (i in 12:21) { b<-b+aa00_10 pob[i]<-round(b) } pob length (1990:2010)==length(pob) #TRUE ### como CONAPO no tiene la proyeccion para Hermosillo yo la creo en base al ### crecimiento promedio para todo el municipio Tcrecimiento=( (1 + (830696-817007)/830696)+ (1 + (844088-830696)/844088)+ (1 + (857223-844088)/857223) )/3 pob pob90_14<-c(pob, 715061*Tcrecimiento, 715061*Tcrecimiento^2, 715061*Tcrecimiento^3, 715061*Tcrecimiento^4) # demanda per cápita de agua por día # 345 litros por dia a m3 por año d1<-(345*365)/1000 d1 # 1,000,000 de metros cubicos Hm3 dHMO<-(pob90_14[4:25]*d1)/1000000 dHMO length(dHMO) ##### Figura 2 df3 <-data.frame (year=years, ALR= alr, RFV=molinito, hmoD=dHMO) df3 p <- ggplot(df3, aes(year), height=600, width=1000) + geom_area(aes(y = hmoD), fill="blue", alpha = .6)+ geom_area(aes(y = RFV), fill="green", alpha = .9)+ geom_area(aes(y = ALR), fill="black", alpha = .8)+ geom_line(aes(y = hmoD), size=1.5, linetype="dashed")+ geom_line(aes(y = RFV), size=1.5, linetype="dashed", colour = "white")+ geom_line(aes(y = ALR), size=0.1)+ scale_x_continuous(breaks = c(1993:2014)) + xlab("A\u{F1}os") + ylab(parse(text='Hm^3')) p= p + theme(axis.text = element_text(colour = "black", size=16, angle = 90), axis.title.x = element_text(colour="black",size=16,angle=0,hjust=.5,vjust=0,face="plain"), axis.title.y = element_text(colour="black",size=18,angle=90,hjust=.5,vjust=.5,face="plain") ) # elaboramos manualmente la leyenda rect1 <- data.frame(xmin=2009, xmax=2010, ymin=240, ymax=250) rect2 <- data.frame(xmin=2009, xmax=2010, ymin=220, ymax=230) rect3 <- data.frame(xmin=2009, xmax=2010, ymin=200, ymax=210) p+ geom_rect(data=rect1, aes(xmin=xmin, xmax=xmax, ymin=ymin, ymax=ymax), fill="blue", alpha = .6,size=1.2, linetype="dashed", color="black", inherit.aes = FALSE) + annotate("text", x = 2011, y = 245, label = "Demanda")+ geom_rect(data=rect2, aes(xmin=xmin, xmax=xmax, ymin=ymin, ymax=ymax), fill="green", size=1.2, alpha = .9, linetype="dashed", color="white", inherit.aes = FALSE) + annotate("text", x = 2011, y = 225, label = "El Molinito")+ geom_rect(data=rect3, aes(xmin=xmin, xmax=xmax, ymin=ymin, ymax=ymax), fill="black", alpha = .8,inherit.aes = FALSE) + annotate("text", x = 2011.4, y = 205, label = "Abelardo L. R.") ##################################################################
Gráfica de líneas y áreas sólidas
Dr. Luis Alan Navarro Navarro
Centro de Estudios en Gobierno y Asuntos Públicos
El Colegio de Sonora

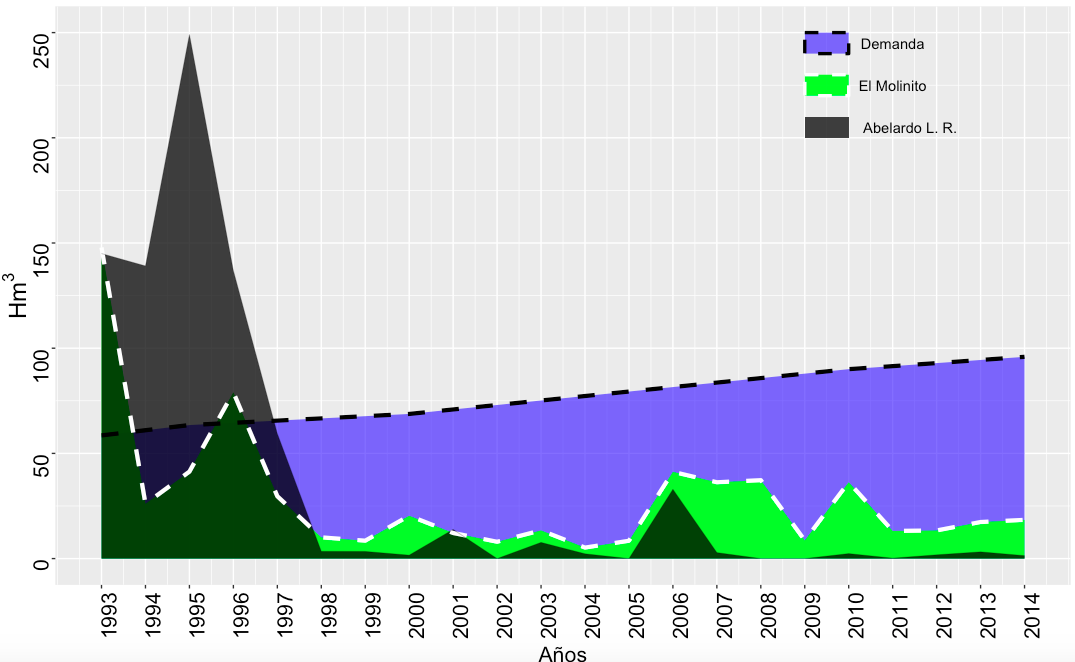

La siguiente gráfica se encuentra en la Figura 2 de mi artículo titulado Cambios en el paisaje arbolado en Hermosillo: escasez de agua y plantas nativas (2016) que hace referencia al almacenamiento de las presas Abelardo L. Rodríguez (ALR) y Rodolfo Félix Valdez ("El Molinito") localizadas sobre el río Sonora, en el Noroeste de México, "El Molinito" ubicada aguas arriba de la presa ALR. La gráfica intenta proyectar el abatimiento casi total de ambos vasos de almacenamiento, debido al escaso escurrimiento de la cuenca del río Sonora. Adicionalmente, en forma lineal y considerando una dotación o volumen de agua por habitante, proyecta la demanda de agua de la ciudad de Hermosillo. La ciudad dependía directamente del agua de estas presas para abastecer dos plantas potabilizadoras (1200 LPS), pero lo más importante es la recarga que hacen al acuífero este sistema de presas, lo que eleva el agua disponible en las zonas de captación subterránea de la ciudad de Hermosillo.
R code
